Maschinenpark

Als Dienstleistung bieten wir Ihnen auch gern die Herstellung und Bearbeitung von verschiedensten Dreh-, Fräs-, und Verzahnungsteilen, sowohl nach Kundenzeichnung, als auch nach vorheriger Maßaufnahme an! Ihre Bauteile werden auf hochmodernen CNC-Maschinen hergestellt bzw. bearbeitet. Die möglichen Arbeitsbereiche und Stückgewichte unserer Maschinen finden Sie nachfolgend aufgelistet und auch als downloadbare Datei.

Wir freuen uns auf Ihre Fertigungsanfragen!

Bohrwerk WRD 130 Q

Hersteller TOS Varnsdorf
Arbeitsbereich 7.000 x 3.500 x 1.700 mm [x,y,z]
Spindel  37 / 46 kW
Drehtisch 3.000 x 3.500 mm
max. Belastung 30.000 kg

Drehmaschine TUR 1150

Drehmaschine TUR-1150

Hersteller WMS
Arbeitsbereich Ø 700 mm (Umlauf) x 6.000 mm
Zusätzlicher Bearbeitungsbereich Ø 1.150 über Tischaussparung
Spindelleistung 56 kW (8.250 Nm)
Bauteilgewicht im Futter: 2.000 kg,
zwischen Spitzen: 9.000 kg,
mit Lünette: 12.000 – 15.000 kg

Drehmaschine TUR 560

Drehmaschine TUR 560

Hersteller WMS
Arbeitsbereich Ø 560 mm x 3.000 mm
Spindelleistung 18.5 kW (2.100 Nm)
Bauteilgewicht im Futter: 800 kg,
zwischen Spitzen: 2.500 kg,
mit Lünette: 3.000 kg

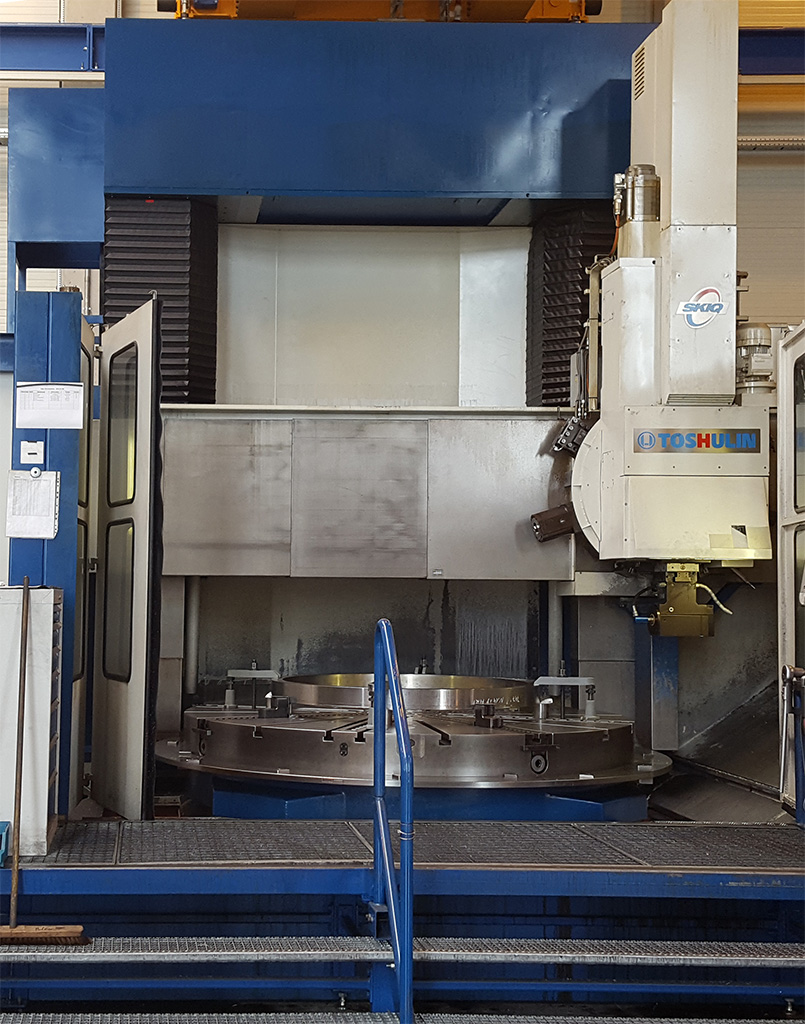

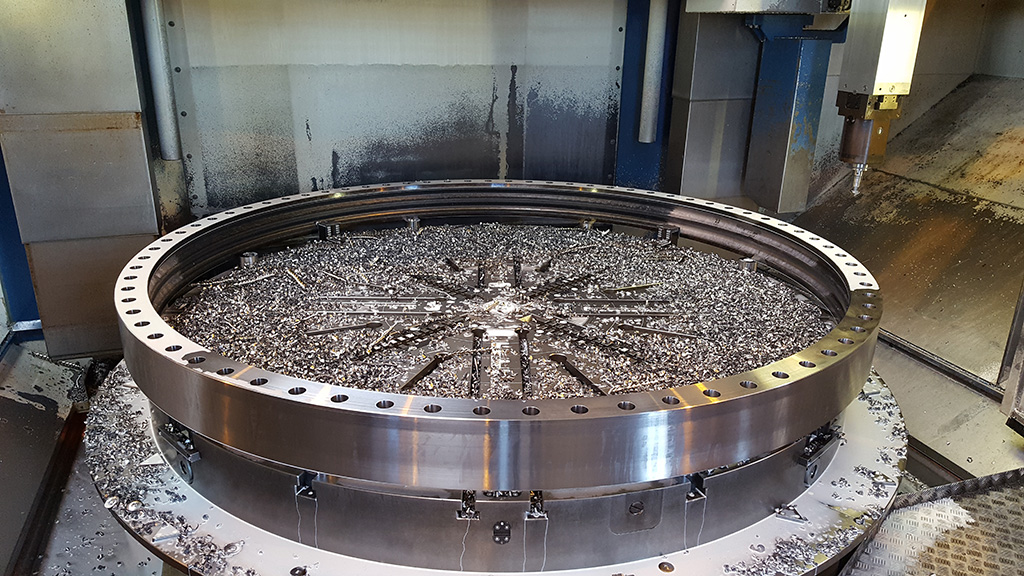

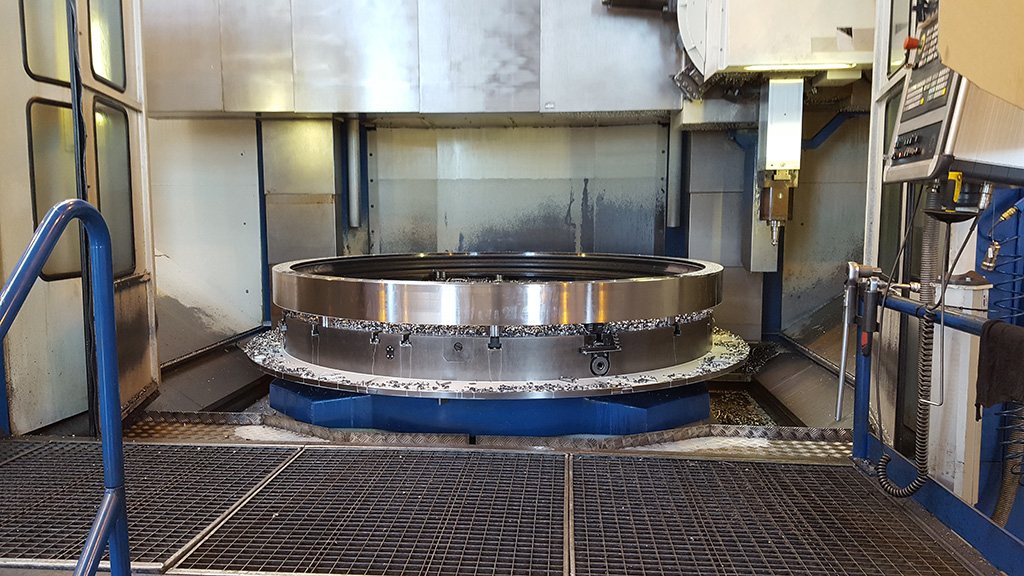

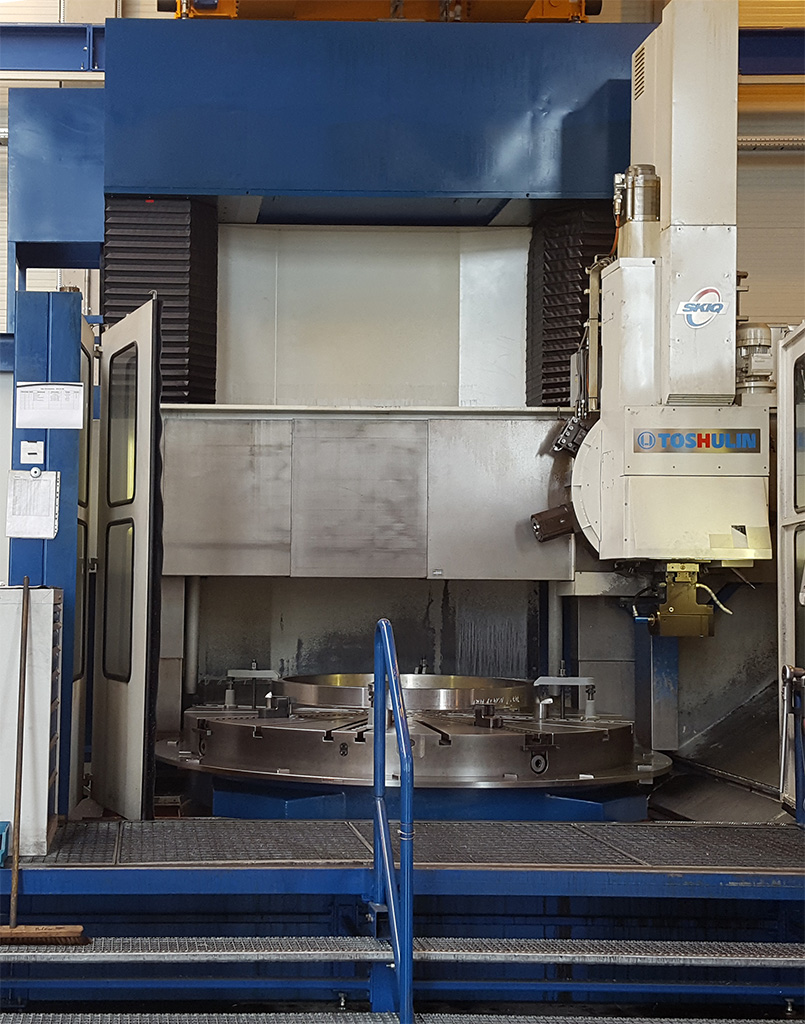

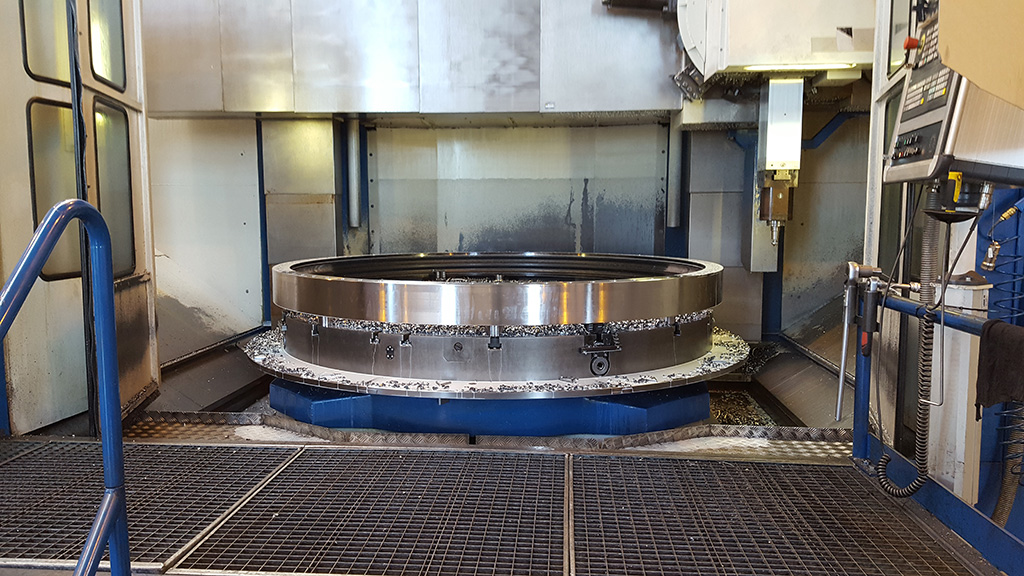

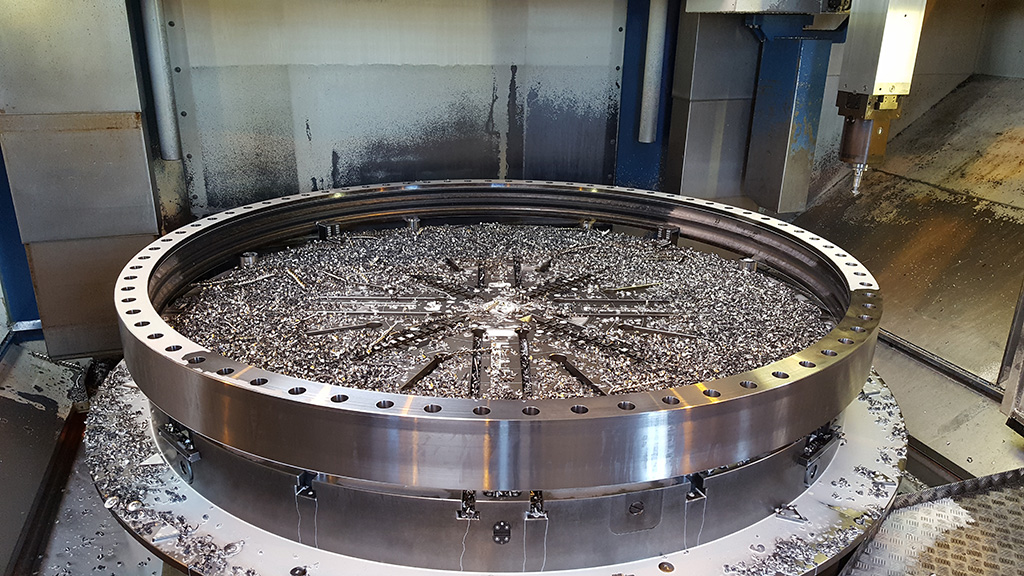

Karussell SKIQ 25, 3 Achsen

Hersteller TOSHULIN
Arbeitsbereich Ø 2.960 mm x 2.200 mm
Spindelleistung 29 kW Spindel, 60 kW Hauptmotor
Bauteilgewicht 25.000 kg

Rundschleifmaschine BUC 85

Außenrundschleifmaschine BUC 85

Hersteller TOS a.s.
Arbeitsbereich Ø 850 mm x 4.000 mm
Bauteilgewicht 3.000 kg (zwischen Spitzen)

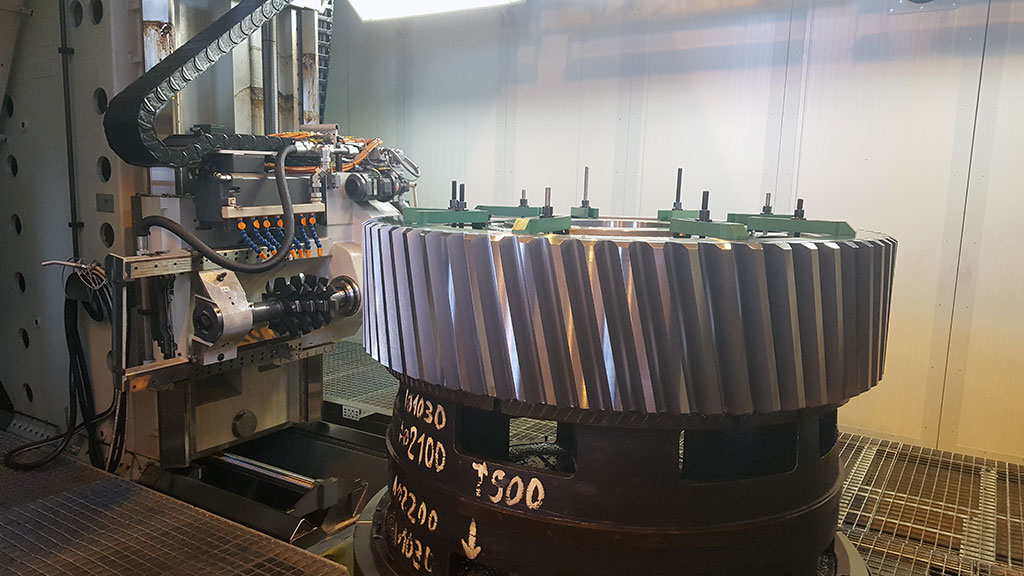

Wälzfräsmaschine HF 1600L

Hersteller Höfler
Arbeitsbereich Ø 1.600 mm x 2.300 mm
zusätzlicher Bearbeitungsbereich zusätzlich bis 1.300 mm Bauteillänge durch Versenkung der Wellen in der Tischbohrung
Spindelleistung 52 kW (8.800 Nm)
Bauteilgewicht 14.000 kg

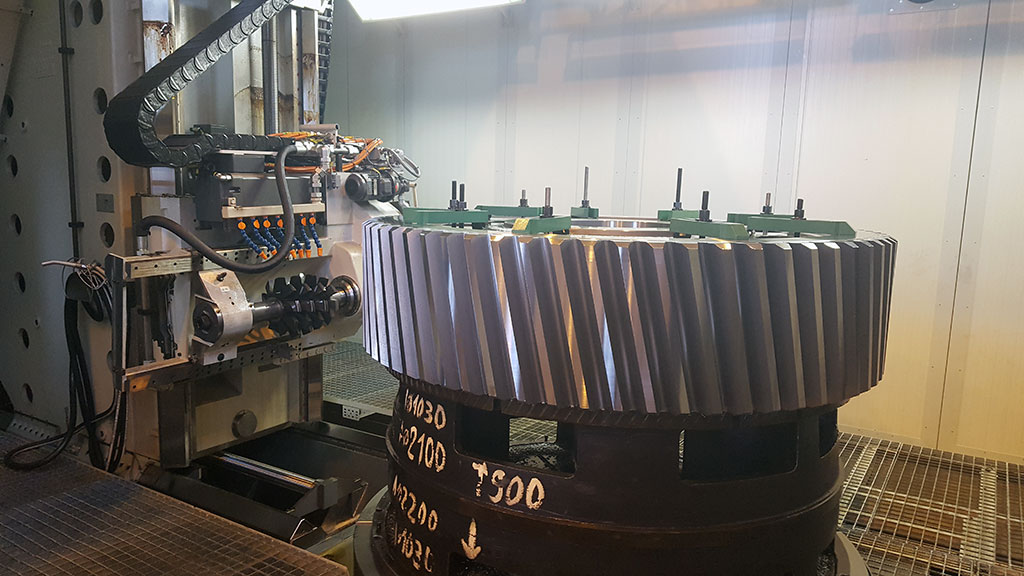

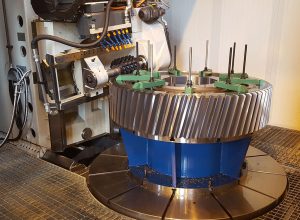

Wälzfräsmaschine HF 4000

Hersteller Höfler
Arbeitsbereich Ø 4.000 mm x 2.300 mm
(Außen- und Innenverzahnung)
zusätzlicher Bearbeitungsbereich zusätzlich bis 1.300 mm Bauteillänge durch Versenkung der Wellen in der Tischbohrung
Spindelleistung 52 kW (8.800 Nm)
Bauteilgewicht 45.000 kg

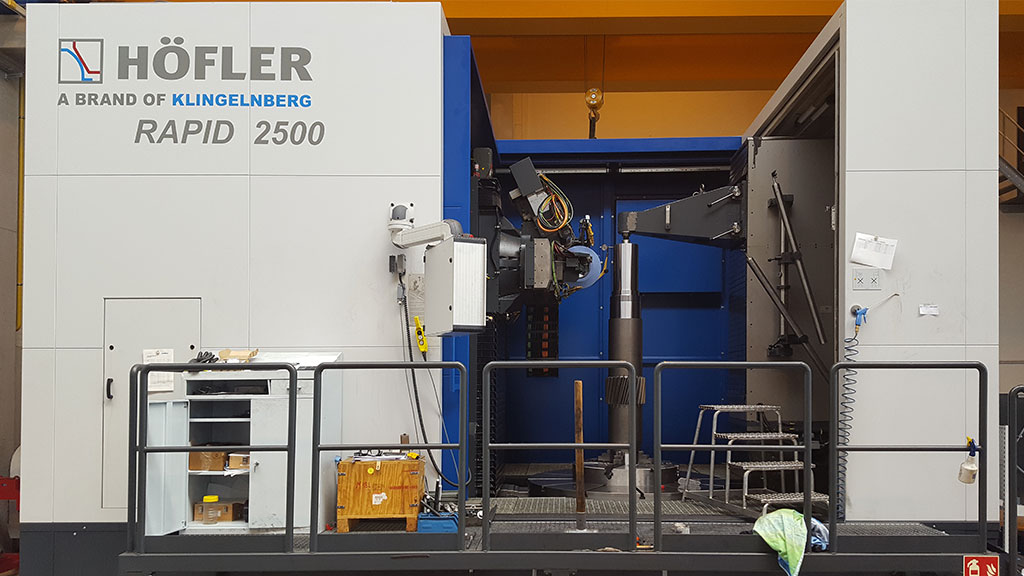

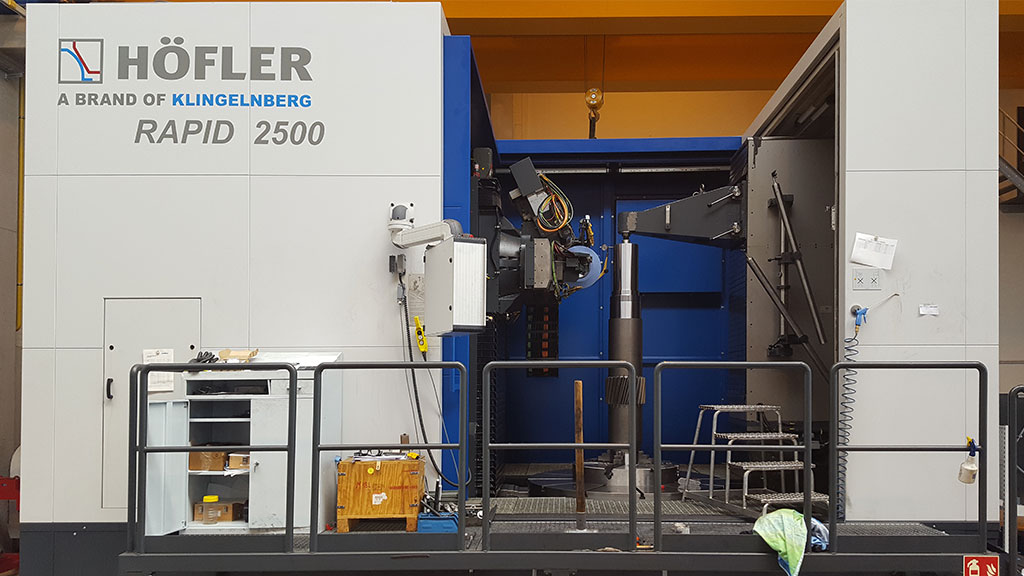

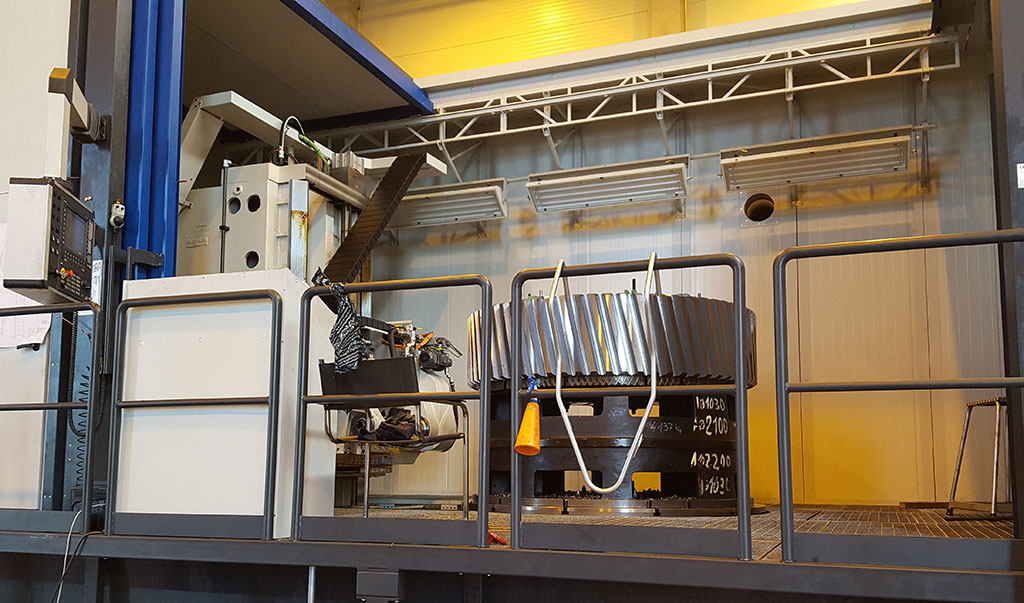

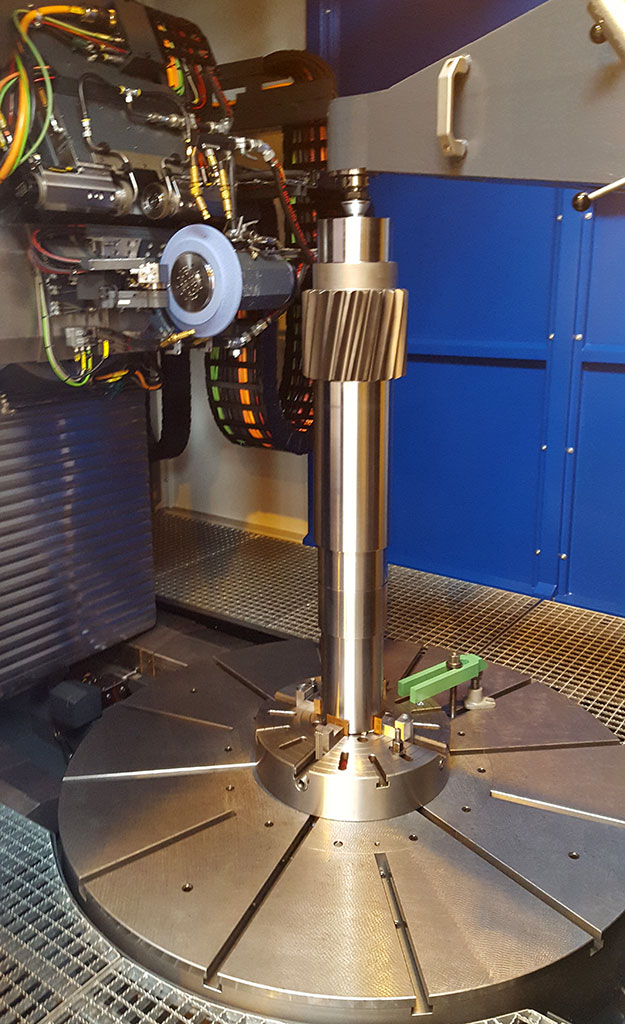

Zahnradschleifmaschine Rapid 2500

Hersteller Höfler
Arbeitsbereich Ø 2.600 mm x 2.300 mm
(Außen- und Innenverzahnung)
zusätzlicher Bearbeitungsbereich zusätzlich bis 1.300 mm Bauteillänge durch Versenkung der Wellen in der Tischbohrung
Spindelleistung 37 kW (116 Nm)
Bauteilgewicht 25.000 kg

Brückenkran Fertigung: 1 x 40 t / 10 t; 1 x 20 t / 5 t
Montage: 1 x 60 t / 10 t; 1 x 20 t / 5 t
Höhe: 8,02 m
Hallentore 6,00 m Breite x 5,00 m Höhe
Technische Daten Maschinenpark (235 Downloads)
